技術領域:

      本實用新型涉及西安西瑪高壓電機制造領域中的一種高壓電機定子端板。

背景技術
      在高壓電機制造領域、為了提高連續操作的可靠性和穩定的高壓電機、西安西瑪高壓電動機的定子采用散熱設計結構包括定子端板和定子齒地帶,定子端板一塊。在這種情況下，定子齒帶可靠性差，定子齒帶容易脫落，不利于電機定子線圈燒毀。

實際內容

      該技術問題針對現有技術在提高西安西瑪高壓電機定子齒珠鎖緊可靠性和防止其脫落方面的不足，是一個問題。

本實用新型由以下技術方案實現。

      夾緊裝置一端安排聯系的本發明的定子齒桿和夾緊裝置固定在定子端板的高壓電機,與定子齒帶和擴展兩岸的定子齒地帶。

      本實用新型夾緊裝置為卡腳。與現有技術相比,本實用新型具有以下優點:固定定子端板之間的接觸表面高壓電動機,定子齒帶大,固定可靠,定子齒帶很難下降,高壓電動機的運行的可靠性提高。價格低廉，結構簡單，安裝方便。

詳細的實施

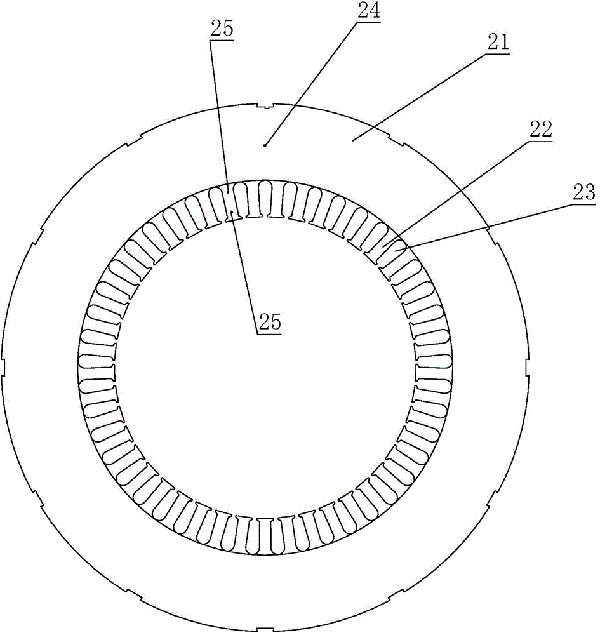

      以下結合附圖1和2，.相關的進一步說明如下。在圖中所示的實施例中。1和2,高壓電機定子端板的一側印到90°彎曲腿11和高壓電機定子端板1從定子齒間隔珠2。將定子齒條2兩端的兩條腿11固定牢固，然后用點焊固定。固定定子端板之間的接觸表面高壓電機的定子齒帶體現很大,固定可靠,定子齒帶不容易分離,成本低,結構簡單,高壓電機的操作的可靠性大大提高。

權利要求

      其特征是，所述夾緊裝置設置為接觸其端部定子齒條(2)，所述夾緊裝置固定在所述高壓電機定子端板(1)和所述定子齒端板上。所述珠子(2)對齊并緊靠定子齒狀帶(2)的兩側。

      西安西瑪高壓電機定子端板根據權利要求1，其中夾緊方式為鎖存器(11)。

實踐總結

      實用新型公開了一種西安西瑪高壓電機定子端板中使用的定子氣道高壓電動機的散熱結構,被安排的固定裝置的一端與定子齒廓接觸地帶,從而解決了定子齒壓帶提高可靠性,使定子。齒壓桿不易脫落，提高了高壓電機運行的可靠性。本實用新型成本低，結構簡單，安裝方便。
